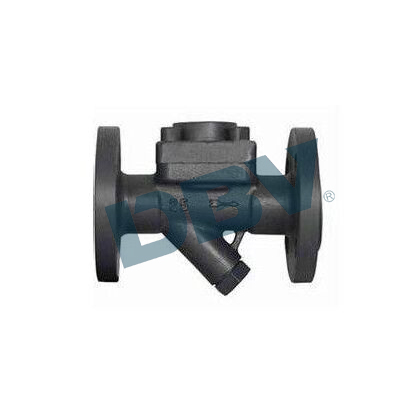

膜盒式蒸汽疏水阀

型号：CS46H
通径：DN15-DN50
压力范围：1.6-2.5Mpa
工作温度：
阀体材质：
适用介质：水 蒸汽
操作方式：自动

工作原理：

在装置刚启动时，膜盒内压室的填充液处于冷凝状态时，阀门在开启位置，疏水阀前端的气体和冷凝水得到迅速排除；当凝结水进入阀腔，随着凝结水温度的升高，膜盒内压室的填充液随温度的升高而膨胀，内压室的压力也随着升高并驱使膜片带动阀门芯向主并方向，使疏水阀关闭。随着阀腔内凝结水温度的降低，膜盒内压室的填充液随温度的降低而开始冷凝，内压室的压力也随着降低，这时膜片外部压力大于膜盒内压室的压力，驱使膜片带动阀芯打开主阀，开始排除凝结水，当较高温度的蒸汽或凝结水又进入阀腔后，下一个周期又开始，疏水阀随着随着冷凝水温度的变化而控制阀门的开关，由于该阀排除的冷凝水温度低于饱和凝结水的温度，所以在工作时无新鲜蒸汽泄露，并能利用凝结水的部分显热，其节能效果显著。

性能优点：

1、该阀在极少冷凝水形成的工况下都无新鲜蒸汽泄露。

2、启闭动作灵敏、可靠、自动排空气性能好，能确保加热系统升温快。

3、该阀B型膜盒过冷度大、排水位低、噪音小，是环保型的理想疏水阀，节能效果显著。

4、在低温环境中不怕冻、防水击、耐过热、体积小、重量轻、并且任何方式均可安装。

5、阀腔内设有不锈钢过滤网，维护保养简单。

6、钴铬钨合金阀座耐磨、耐腐蚀，并在关闭时无撞击，稳定性好，使用寿命长。

7、仪表专用疏水阀，具有合理的特小型结构和高质量的优越性。

技术参数：
