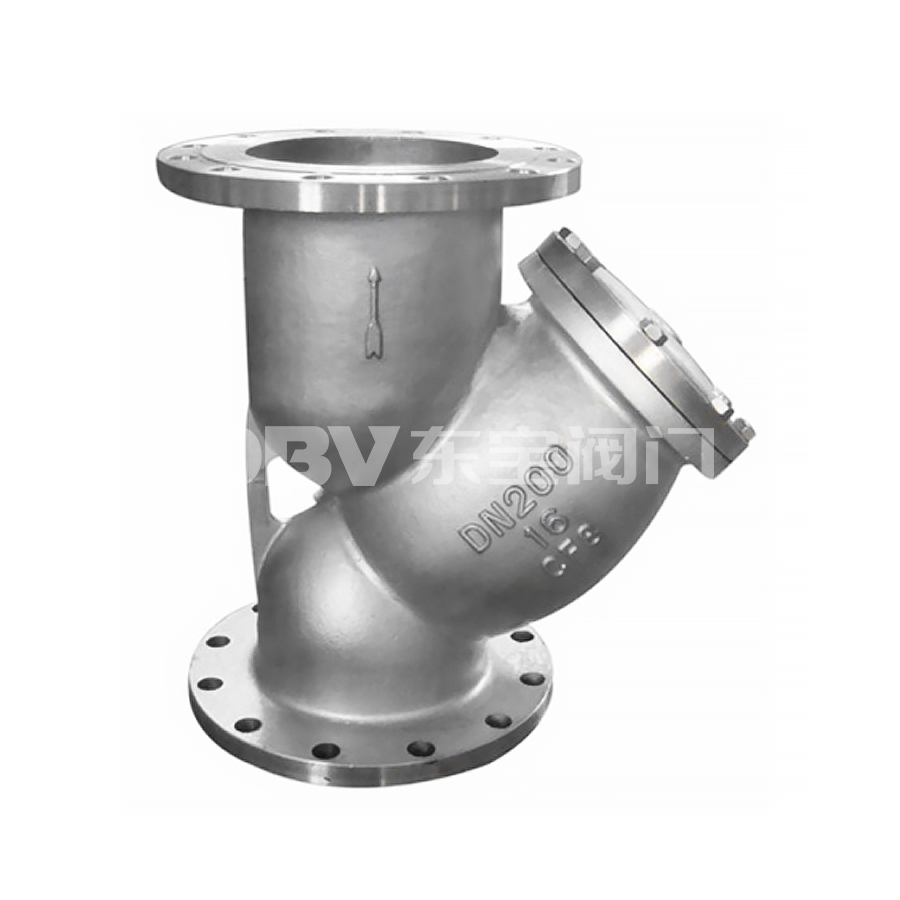

型号：GL41F46
通径：DN15-DN400
压力范围：PN0.6-1.6MPA
工作温度：≤120°
阀体材质：WCB CF8 CF8M
适用介质：水、空气、油品、腐蚀性
操作方式：手轮 气动 电动
一、GL41F46法兰衬氟Y型过滤器产品概述
GL41F46法兰衬氟Y型过滤器是用来清除介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为18-30目/cm2，通气网为40-100目/cm2通油网为100-480目/cm2。可根据介质相应配置。
二、GL41F46法兰衬氟Y型过滤器主要法兰尺寸
1、法兰尺寸PN1.0MPa按GB9115.8-88标准；
2、法兰尺寸PN1.6MPa按GB9113.3-88标准；
3、法兰尺寸PN2.5MPa按GB9113.4-88标准。
三、GL41F46法兰衬氟Y型过滤器主要规格型号
公称压力：1.0～2.5MPa；公称通径：20～450mm。
公称压力?/压力等级PN | GB/DlN/PNl6,2.5(MPa) ? ?ANSI 150Lb/JIS 10K? |
法兰尺寸 | JB78/JB79 HG 5010 ? ? ?ANSI B165 JIS 2213-2214 |
压力试验 | 参照?GB/T?13927?API?598 |
四、GL41F46法兰衬氟Y型过滤器主要零部件材料表
序号 | 零件名称 | 灰铸铁 | 碳钢 |
Z | C | ||
1 | 阀体、阀盖 | HT250/A?126 | WCB/A216?WCB |
2 | 过滤网 | PTFE(F4) | |
3 | 螺栓?/螺母 | 35/45、A193?B7/A194 | |
4 | 衬里层 | FEP(F46)PCTFE(F3) | |
