型号：CS41H
通径：DN15-DN150
压力范围：PN1.6-10.0MPa
工作温度：
阀体材质：
适用介质：
操作方式：

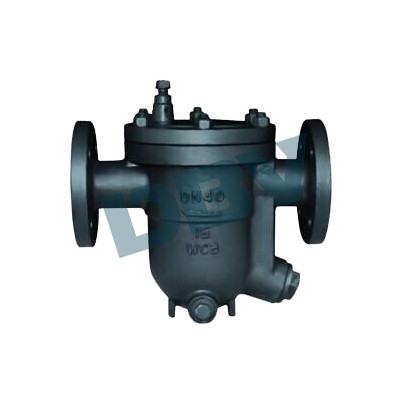

CS41H、CS11H自由浮球式蒸汽疏水阀的产品概述：
疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。工作原理：本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽作用。
CS41H、CS11H自由浮球式蒸汽疏水阀其结构特点：
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水带滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
CS41H、CS11H自由浮球式蒸汽疏水阀主要零部件材料：
主要零件 | 材料 |
阀体 | 碳钢 |
阀盖 | 碳钢 |
阀座 | 不锈钢 |
过滤器 | 不锈钢 |
?
CS11H自由浮球式蒸汽疏水阀结构图：
?
CS11H自由浮球式蒸汽疏水阀主要连接尺寸：
型号 | CS11H-16C | |||||
口径DN | 15 | 20 | 25 | 32 | 40 | 50 |
L | 150 | 150 | 150 | 270 | 280 | 290 |
H | 195 | 195 | 195 | 250 | 290 | 300 |
H1 | 103 | 103 | 103 | 108 | 108 | 108 |
?
CS41H自由浮球式蒸汽疏水阀结构图：
?
CS41H自由浮球式蒸汽疏水阀主要连接尺寸：
口径 | 尺寸 | |||||||
DN | L | H | D | D1 | D2 | b | f | Z-Φd |
15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 |
25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 |
25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 |
32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 |
40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 |
50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 |
50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 |
65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 |
80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 |
100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 |
125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 |
150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 |
