型号：H42X
通径：DN50-500
压力范围：PN1.0-2.5Mpa
工作温度：≤80℃
阀体材质：WCB
适用介质：水
操作方式：自动

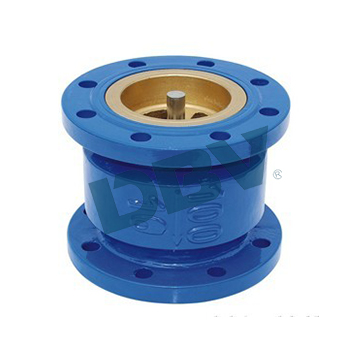

静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。该阀主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。
主要技术参数：
型号 | DRVZ-10 | DRVZ-16 | DRVZ-25Q | |
公称压力 | PN1.0MPa | PN1.6MPa | PN2.5MPa | |
公称通径 | DN50-350mm | |||
高工作压力 | 1.0 MPa | 1.6 MPa | 2.5 MPa | |
密封试验压力 | 1.0 MPa | 1.6 MPa | 2.5 MPa | |
壳体试验压力 | 1.5 MPa | 2.4 MPa | 3.75 MPa | |
主要? | 阀体、导流体 | 灰铸铁 | 球墨铸铁 | |
零件? | 阀座、轴承、阀瓣、轴 | 铝青铜或铭不锈钢 | ||
材料 | 弹簧 | 不锈钢 | ||
三、DRVZ(H42X) 静音式止回阀主要外形尺寸 | |
公称通径 | L |
50 | 120 |
65 | 150 |
80 | 180 |
100 | 229 |
125 | 254 |
150 | 267 |
200 | 292 |
250 | 340 |
300 | - |
350 | - |
